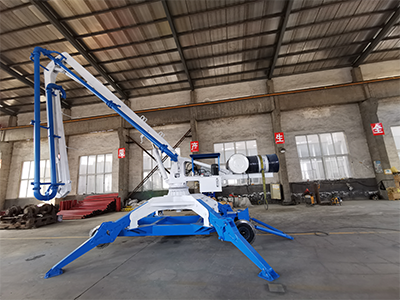

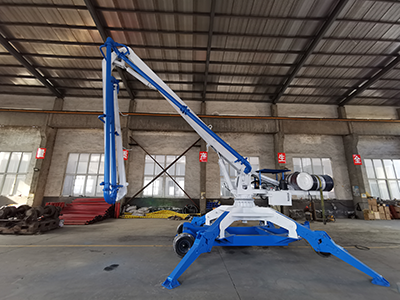

HGY13混凝土布料桿由臂架總成、回轉機構、下機架、后支架、配重、混凝土管路、液壓系統和電氣控制系統等部件組成。通過液壓系統操縱三節臂的伸展和折疊，與回轉機構的回轉動作相配合科使混凝土輸送管端伸到需要澆注的施工點。
HGY13布料桿采用公稱內徑為Φ125mm的混凝土輸送管（符合JJ83-91標準）。液壓系統設有安全溢流閥，防止工作機構過載。工作油缸上裝有液壓鎖，以保證施工安全。電器控制系統可以實現控制柜面板操作、有線遙控操作。各操作方式之間設有互鎖，以保證施工安全。
本設備需借助于起重機吊裝就位，在起吊前應確認起重機的起重性能是否滿足要求。
